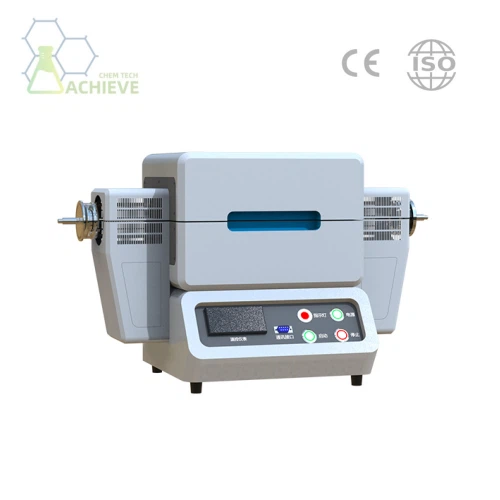

Trójstrefowy piec rurowy

Thetrzy piec rurowy strefowymożna ustawić zgodnie z potrzebami różnych obszarów temperatur, tj. trzech różnych zakresów temperatur wysokich, średnich i niskich. Umożliwia to użytkownikom wykonywanie różnych operacji procesowych, takich jak topienie metali, reakcje w stanie stałym, odparowywanie substancji, itp., w jednej rurze ceramicznej lub kwarcowej o dużej średnicy, bez konieczności wymiany całego systemu grzewczego.

 Element grzejny i konstrukcja

Element grzejny:Trzy piece rurowe strefowezwykle jako elementy grzejne stosuje się wiele zestawów drutów oporowych lub innych typów przewodników. Elementy te są umieszczane w cylindrach ceramicznych lub kwarcowych dużego kalibru, specjalnie zaprojektowanych do równomiernego przewodzenia i rozpraszania ciepła.

Konstrukcja pieca: Obudowa pieca wykonana jest z miękkiej stali Q235, a powierzchnia jest pokryta powłoką elektrostatyczną w celu poprawy odporności na korozję. Wewnątrz znajduje się wiele obszarów kontroli temperatury, aby spełnić różne wymagania procesu.

 Znaczenie spiekania i zagęszczania materiałów ceramicznych

Spiekanie i zagęszczanie materiałów ceramicznych to kluczowe etapy procesu produkcji ceramiki. Dzięki temu procesowi materiał ceramiczny może utworzyć gęstą mikrostrukturę, poprawiając w ten sposób jego właściwości fizyczne, mechaniczne i termiczne. Jest to niezbędne do zastosowania materiałów ceramicznych w elektronice , budownictwo, lotnictwo i inne dziedziny.

 Zastosowanie w spiekaniu ceramiki

 Kontrola temperatury

Thepiec rurowy trójstrefowymoże precyzyjnie kontrolować temperaturę w różnych obszarach pieca, aby dostosować się do wymagań gradientu temperatury podczas procesu spiekania materiałów ceramicznych.

Dzięki precyzyjnemu systemowi kontroli temperatury może zapewnić, że materiał ceramiczny w procesie spiekania uzyska najlepszą temperaturę otoczenia, aby osiągnąć dobry efekt spiekania.

 Kontrola atmosfery

Atmosfera ma istotny wpływ na proces spiekania materiałów ceramicznychpiec rurowy trójstrefowymoże dostosować atmosferę w piecu w zależności od potrzeb, na przykład stosując gaz obojętny lub gaz redukujący.

Odpowiednie środowisko atmosferyczne pomaga usuwać zanieczyszczenia i gazy z materiałów ceramicznych oraz sprzyja spiekaniu i zagęszczaniu materiałów.

 Jednolite ogrzewanie

Element grzejny urządzenia zwykle wykorzystuje zaawansowaną technologię grzania, taką jak ogrzewanie oporowe lub ogrzewanie indukcyjne, aby zapewnić równomierny rozkład temperatury w piecu.

Równomierne ogrzewanie pomaga zmniejszyć gradient temperatury materiału ceramicznego podczas spiekania, uzyskując w ten sposób bardziej jednolity efekt spiekania.

 Wydajna produkcja

Zwykle jest bardzo produktywny i może obsługiwać wiele próbek ceramicznych w tym samym czasie.

Pomaga to obniżyć koszty produkcji, poprawić wydajność produkcji i zaspokoić potrzeby produkcji na dużą skalę.

 Proces i mechanizm spiekania i zagęszczania materiałów ceramicznych

Proces spiekania:

 Proces spiekania materiałów ceramicznych składa się zwykle z trzech etapów: wstępnego podgrzewania, spiekania i chłodzenia.

 Na etapie podgrzewania materiał ceramiczny stopniowo nagrzewa się do temperatury spiekania.

 Na etapie spiekania materiał ceramiczny poddawany jest reakcjom biochemicznym i zmianom fizycznym w wysokich temperaturach, tworząc gęstą mikrostrukturę.

 Podczas fazy chłodzenia spiekany materiał ceramiczny stopniowo ochładza się do temperatury pokojowej.

Mechanizm zagęszczania:

 Zagęszczanie materiałów ceramicznych osiąga się głównie poprzez dyfuzję i przegrupowanie cząstek.

 W wysokiej temperaturze powierzchnia cząstek ceramicznych może się zmniejszyć, następuje dyfuzja i przegrupowanie między cząstkami, w wyniku czego powstaje gęsta mikrostruktura.

 Jednocześnie wady, takie jak pory i pęknięcia w materiałach ceramicznych, będą stopniowo zmniejszane, poprawiając w ten sposób gęstość i wytrzymałość materiału.

 Zalety i wyzwania spiekanych materiałów ceramicznych

Zalety:

 Urządzenie posiada precyzyjną kontrolę temperatury i atmosfery, aby zapewnić optymalne warunki środowiskowe dla materiałów ceramicznych podczas procesu spiekania.

 Równomierny rozkład temperatury w piecu pomaga zmniejszyć gradient temperatury w procesie spiekania, poprawiając w ten sposób równomierność efektu spiekania.

 Zwykle jest bardzo produktywny i może zaspokoić potrzeby produkcji na dużą skalę.

Wyzwanie:

 Proces spiekania materiałów ceramicznych zwykle musi być przeprowadzany w wysokich temperaturach, co stawia wyższe wymagania dotyczące materiału i konstrukcji sprzętu.

 Gazy i zanieczyszczenia powstałe w procesie spiekania muszą zostać usunięte na czas, aby uniknąć niekorzystnego wpływu na jakość materiałów ceramicznych.

 Na efekt spiekania materiałów ceramicznych wpływa wiele czynników, takich jak jakość surowca i parametry procesu spiekania, dlatego konieczna jest ścisła kontrola i optymalizacja procesu.

 Początkowa obróbka cieplna: W procesie przygotowawczym, takim jak przygotowanie folii koloidalnej PZT (tytanian cyrkonianu ołowiu), najpierw przeprowadza się obróbkę cieplną w celu usunięcia rozpuszczalników i substancji organicznych z folii. Ten etap jest zwykle wykonywany w obszarze o niższej temperaturze, pozostawiając film koloidalny w niezrównoważonym termodynamicznie stanie amorficznym o wyższej energii.

 Mechanizm zagęszczania:

 Chłodzenie i utwardzanie: Po wyżarzaniu materiał schładza się do temperatury pokojowej, dzięki czemu utwardza ​​się i utrzymuje stabilną strukturę.

Okresowa powtarzalna obróbka: Grubość folii koloidalnej jest stopniowo zwiększana poprzez okresowe powtarzanie procesu homogenizacji, obróbki cieplnej i wyżarzania. Pewna liczba warstw (np. pięć warstw) na mundur jest wyżarzana jednorazowo, zwykle w obszarze o wyższej temperaturze. Proces wyżarzania może uwolnić energię folii koloidalnej, przekształcić ją w stan krystaliczny i uzyskać gęstą i skrystalizowaną warstwę folii.



Tło współpracy

Wraz z rozwojem nauki i technologii badania uniwersytetów w dziedzinie nauk o materiałach, chemii, fizyki itd. stają się coraz głębsze, a zapotrzebowanie na sprzęt eksperymentalny staje się coraz większe. Jako precyzyjne i wielofunkcyjne urządzenie do obróbki cieplnej, trójtemperaturowy piec rurowy stał się nieodzowną częścią laboratoriów w szkołach wyższych i na uniwersytetach. Dzięki współpracy z profesjonalnymi producentami sprzętu instytucje szkolnictwa wyższego mogą uzyskać zaawansowany sprzęt eksperymentalny i ulepszyć poziom badań naukowych.

 Sprawa współpracy

 IDRR Wuxi Aidi Thermal Engineering i Uniwersytet Zhejiang: We wrześniu 2024 r. IDRR Wuxi Aidi Thermal Engineering i laboratorium Uniwersytetu Zhejiang nawiązały współpracę w celu zbudowania wspólnego laboratorium. IDRR Wuxi Aidi Thermal Engineering zajmuje się rozwojem i badaniami pieców rurowych i innych sprzęt do obróbki na gorąco i materiały pomocnicze do odlewania, a produkty tej firmy są w dużym stopniu zgodne z kierunkiem badań laboratorium Uniwersytetu Zhejiang. Obie strony wspólnie promują nowy rozwój technologii obróbki cieplnej poprzez współpraca.

 Politechnika w Dalian: Politechnika w Dalian zakupiła mały, trójtemperaturowy piec rurowy typu otwartego do badań laboratoryjnych. Sprzęt charakteryzuje się wysoką precyzją i wielofunkcyjnością, co zapewnia silne wsparcie badawcze badaczom z Uniwersytetu Dalian Technologii.

 Znaczenie kooperacyjne

 Zwiększ poziom badań naukowych: Dzięki współpracy z profesjonalnymi producentami sprzętu instytucje szkolnictwa wyższego mogą uzyskać zaawansowany sprzęt eksperymentalny i wsparcie techniczne, aby podnieść poziom badań naukowych.

 Promowanie innowacji technologicznych: Modele współpracy, takie jak wspólne budowanie wspólnych laboratoriów, mogą promować dzielenie się zasobami i uzupełniające korzyści między instytucjami szkolnictwa wyższego i producentami sprzętu, a także wspólnie promować innowacje technologiczne i transformację osiągnięć.

 Kształcenie talentów zajmujących się badaniami naukowymi: Uczestnicząc we wspólnych projektach i odbierając szkolenie zawodowe, naukowcy na uniwersytetach i w szkołach wyższych mogą stale podnosić swoją jakość zawodową i umiejętności praktyczne, a także przyczyniać się do kultywowania większej liczby doskonałych talentów w badaniach naukowych.

Przygotowanie przed inspekcją



Wyłącz leczenie

Przed sprawdzeniem elementu grzejnego należy najpierw odłączyć zasilanie, aby zapewnić bezpieczeństwo.

zobacz więcej



Środki ochronne

Nosić rękawice i okulary ochronne, aby uniknąć obrażeń podczas kontroli.

zobacz więcej



Sprawdź kroki

1. Kontrola wyglądu

 Sprawdź elementy grzejne (takie jak druty oporowe, pręty z węgla krzemowego itp.) pod kątem widocznych pęknięć, deformacji, odbarwień lub uszkodzeń. Pęknięcie jest zwykle miejscem nieciągłym, deformacja może objawiać się zgięciem, zniekształceniem lub innymi nietypowymi kształtami, odbarwienie może być spowodowane przegrzaniem lub nienormalną zmianą koloru po długotrwałym użytkowaniu, uszkodzenie może wynikać z uderzenia siły zewnętrznej i innych przyczyn spowodowanych powierzchnią uszkodzenie elementu.

 Sprawdź, czy część łącząca elementu grzejnego, taka jak końcówka, element mocujący itp., jest solidna, czy nie występuje zjawisko poluzowania, odpadnięcia lub utlenienia. Poluzowanie lub odpadnięcie może prowadzić do słabego kontaktu i wpływać na efekt ogrzewania; Utlenianie może zwiększyć opór, zmniejszyć wydajność ogrzewania, a nawet spowodować awarię.

2. Kontrola temperatury

 Podczas procesu nagrzewania należy obserwować zmianę wartości wyświetlanej temperatury. Jeśli element grzejny pracuje normalnie, temperatura powinna stopniowo rosnąć w miarę wydłużania się czasu nagrzewania i utrzymywać się na względnie stabilnym poziomie po osiągnięciu ustawionej temperatury. Jeśli temperatura rośnie powoli, stoi w miejscu lub znacznie się waha, może to oznaczać problem z elementem grzejnym.

 Narzędzia do pomiaru temperatury, takie jak termometr na podczerwień, służą do bezpośredniego pomiaru temperatury na powierzchni rury lub w jej pobliżu. W normalnych okolicznościach temperatura w różnych miejscach powinna mieścić się w określonym zakresie i odpowiadać wartości urządzenia wyświetlającego temperaturę. Jeśli temperatura w niektórych obszarach jest znacznie niska lub wysoka, może się zdarzyć, że element grzejny w danym obszarze nie działa prawidłowo.

3. Kontrola parametrów elektrycznych

 Za pomocą amperomierza i woltomierza zmierzyć prąd roboczy i napięcie elementu grzejnego pieca rurowego. Zmierzone wartości porównywane są z prądem znamionowym i napięciem urządzenia. Jeśli prąd jest zbyt niski, może nastąpić jego częściowe uszkodzenie lub słaby kontakt z elementem grzejnym; Jeśli prąd jest zbyt wysoki, może wystąpić zwarcie lub inne nietypowe warunki. Jednocześnie należy zwrócić uwagę na stabilność prądu i napięcia, duże wahania mogą oznaczać, że element grzejny nie jest stabilny.

 W przypadku pieców rurowych zasilanych trójfazowo należy sprawdzić, czy prąd trójfazowy jest zrównoważony. Jeśli prąd trójfazowy nie jest zrównoważony, może wystąpić problem z elementem grzejnym jednej fazy.

4. Kontrola mocy

 Zgodnie ze wzorem na obliczenie mocy pieca rurowego (moc=prąd × napięcie × współczynnik mocy) oblicza się rzeczywisty pobór mocy elementu grzejnego. Jeśli w porównaniu z mocą znamionową urządzenia rzeczywista moc jest znacznie niższa od mocy znamionowej, może to oznaczać, że element grzejny jest uszkodzony lub nie działa prawidłowo.

5. Kontrola dźwięku

 Podczas pracy pieca rurowego uważnie słuchaj, czy element grzejny nie wydaje nietypowych dźwięków. Jeśli słychać nietypowy dźwięk, przyczyną może być poluzowanie się, pęknięcie lub tarcie elementu grzejnego z innymi elementami.
