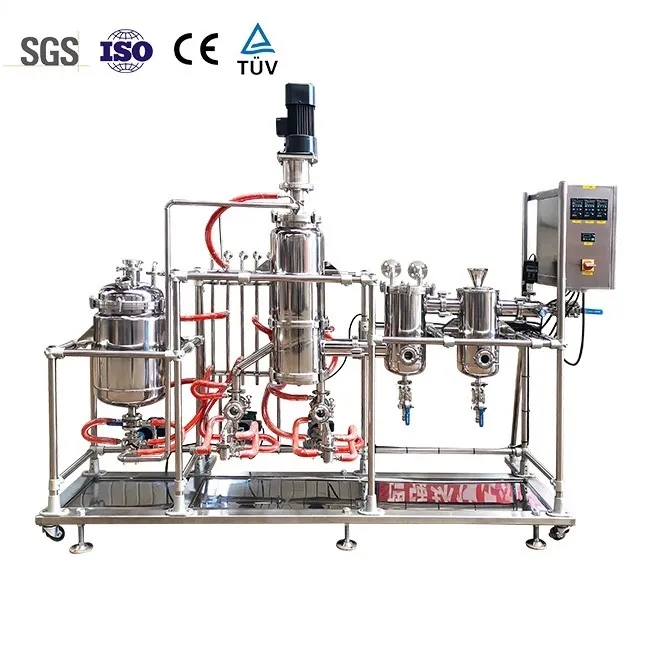

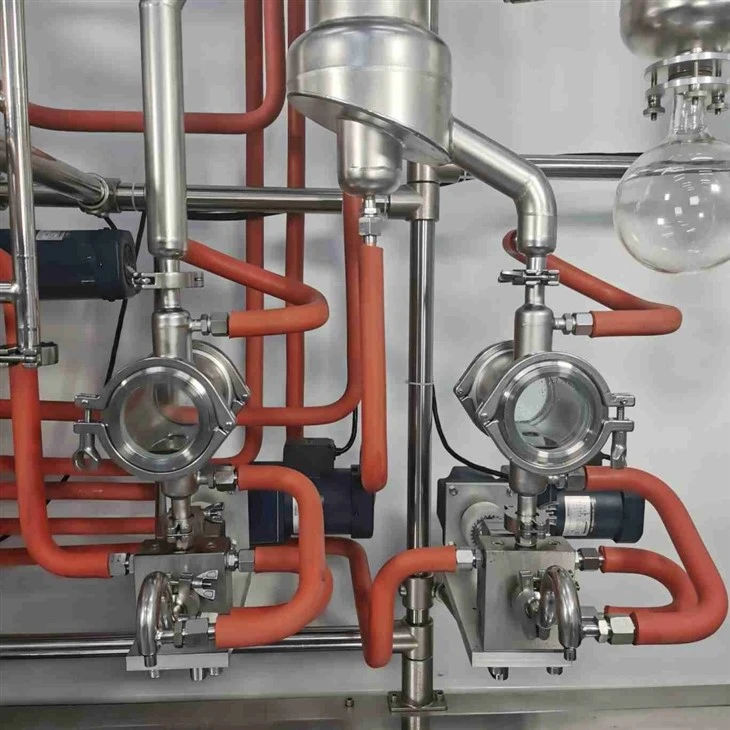

System destylacji krótkiej ścieżki

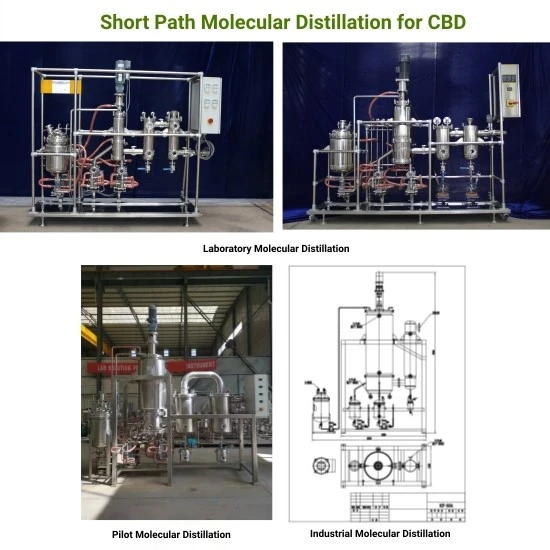

Przykład: Lista specyfikacji destylacji CBD
(1) Badanie laboratoryjne (<20L)
NCF-10A, NCF-20A, NCF-30A, NCF-50A
(2) Produkcja pilotażowa (20 l<100L)
NCF-100, NCF-200
(3) Produkcja przemysłowa (100L<300L)
NCF-500
2. Personalizacja
Aby uzyskać szczegółowe informacje, pobierz listę żądań dotyczącą destylacji krótkiej ścieżki
(1) Wsparcie projektowe
(2) Bezpośrednio dostarczaj organiczny półprodukt dla starszych pracowników badawczo-rozwojowych, skracając czas i koszty prac badawczo-rozwojowych
(3) Podziel się z Tobą zaawansowaną technologią oczyszczania
(4) Dostarcz wysokiej jakości chemikalia i odczynniki analityczne
(5) Chcemy pomóc Ci w inżynierii chemicznej (Auto CAD, Aspen plus itp.)
3. Zapewnienie
(1) Zarejestrowany certyfikat CE i ISO
(2) Znak towarowy: ACHIEVE CHEM (od 2008 r.)
(3) Części zamienne w ciągu 1 roku bezpłatnie
Opis
Parametry techniczne
System destylacji krótkiej ścieżkito wydajna technologia destylacji, szczególnie odpowiednia do oddzielania i oczyszczania substancji o wysokiej temperaturze wrzenia, termoczułych, łatwo utleniających się i łatwo polimeryzowanych. Wykorzystuje różnicę w średniej swobodnej ścieżce ruchu molekularnego różnych substancji w celu ich rozdzielenia w temperaturach znacznie niższych od temperatury wrzenia materiału. Jest to urządzenie do rozdzielania mieszanin ciekłych, które potrafi oddzielić od siebie różne składniki mieszaniny kontrolując temperaturę i ciśnienie.
Mówiąc najprościej, oznacza to podzielenie zmieszanej cieczy na różne części. Znajduje zastosowanie w takich gałęziach przemysłu jak chemiczny, farmaceutyczny, spożywczy, przyprawowy, kosmetyczny itp. W inżynierii chemicznej może być stosowany do oddzielania substancji wysokowrzących i termoczułych; W farmacji można go stosować do ekstrakcji i oczyszczania aktywnych składników farmaceutycznych; W przemyśle spożywczym i przyprawowym może być stosowany do ekstrakcji i zagęszczania naturalnych składników smakowych.
Zasada działania
W warunkach wysokiej próżni (0,1–100 Pa) parownik i skraplacz znajdują się w bardzo małej odległości (zwykle kilku centymetrów). Kiedy ciekła mieszanina tworzy cienką warstwę na powierzchni grzewczej i jest podgrzewana, lekkie cząsteczki odparowują i bezpośrednio docierają do powierzchni skraplacza, gdzie ulegają skropleniu w ciecz, podczas gdy ciężkie cząsteczki wracają do zbiornika zasilającego. Ta konstrukcja-na krótkie odległości zmniejsza straty spowodowane kolizjami molekularnymi, skraca czas nagrzewania i skutecznie zapobiega degradacji termicznej i utlenianiu materiałów.
Wprowadzenie produktu
Z fizycznego punktu widzenia możemy analizowaćukład destylacji krótkiej ścieżkiz aspektów równowagi gaz-ciecz, prężności pary i temperatury wrzenia.
Bilans gazu-cieczy:
Maszyna do destylacji-na krótkie odległości wykorzystuje do separacji zasadę równowagi gaz-ciecz.
Przy danej temperaturze i ciśnieniu ciecz i gaz osiągną stan równowagi dynamicznej, to znaczy cząsteczki cieczy odparowują z określoną szybkością, tworząc gaz, a gaz skrapla się w ciecz z tą samą szybkością.
Równowaga ta może zapewnić rozdzielenie różnych składników mieszaniny.
Prężność pary:
Prężność pary cieczy odnosi się do ciśnienia, pod którym cząsteczki na powierzchni cieczy odparowują, tworząc gaz w określonej temperaturze.
Różne składniki mają różną prężność pary, a prężność pary jest dodatnio skorelowana z temperaturą.
Bardziej lotne składniki mają wyższą prężność par, podczas gdy mniej lotne składniki mają niższą prężność par.
Temperatura wrzenia:
Temperatura wrzenia odnosi się do temperatury, w której ciecz zamienia się w gaz pod danym ciśnieniem.
W przypadku czystych substancji temperatura wrzenia jest stała, ale w przypadku mieszanin temperatura wrzenia zmienia się ze względu na istnienie różnych składników.
Dostosowując temperaturę i ciśnienie,-kolumna destylacyjna o krótkiej drodze powoduje, że niektóre składniki ciekłej mieszaniny osiągają odpowiednie temperatury wrzenia, zapewniając w ten sposób separację.
Dane techniczne modelu
Destylacja szklana krótką ścieżką
|
Model (z pompą dyfuzyjną) |
Efektywna powierzchnia parowania |
Wewnętrzny obszar skraplania |
Zewnętrzny obszar skraplania |
Beczka Średnica wewnętrzna |
Objętość lejka zasilającego o stałym ciśnieniu |
Przepływ przetwarzania |
|
GMD-60(B) |
0.05 |
0.1 |
0.2 |
60 |
1.5 |
0.1∽2.0 |
|
GMD-80(B) |
0.1 |
0.15 |
0.25 |
80 |
1.5 |
0.3∽4.0 |
|
GMD-100(B) |
0.15 |
0.2 |
0.3 |
100 |
1.5 |
0.5∽5.0 |
|
GMD-150(B) |
0.25 |
0.4 |
0.6 |
150 |
1.5 |
1.0∽8.0 |
|
GMD-200(B) |
0.35 |
0.5 |
0.6 |
190 |
1.5 |
1.5∽10.0 |
|
GMD-230(B) |
0.5 |
0.65 |
0.6 |
220 |
1.5 |
2.0∽15.0 |
Destylacja krótkościeżkowa ze stali nierdzewnej
| Modele | NCF-6A | NCF-10A | NCF-20A | NCF-30A | NCF-50A | NCF-100A | NCF-200A |
| Szybkość karmienia (L / h) | 0.5L-3L/H | 3-15 L/h | 5-25 L/h | 5-30 L/h | 10-50 L/h | 30-200 L/h | 30-260L/h |
| Obszar parowania (㎡) | 0.06㎡ | 0.1 m² | 0.2 m² | 0.3 m² | 0.5m² | 1 m² | 2 m² |
|
Styl wycieraczki |
Wirnik zgarniający-film typu skrobak | ||||||
| Uszczelnienie próżniowe | Uszczelnienie mechaniczne (uszczelnienie magnetyczne jest opcjonalne) | ||||||
| Moc silnika zgarniacza (w) | 200W | 370W | 370W | 550W | 750W | 750W | 1500W |
| Tryb regulacji prędkości | Elektroniczna regulacja prędkości | ||||||
Interesuje Cię destylacja krótką ścieżką dla Twojego laboratorium?[Wyślij zapytanie już teraz]
Główne komponenty
|
|
|
Kliknij tutaj, żeby zobaczyć cały cennik
Systemy destylacji krótkiego zasięgu zazwyczaj składają się z następujących głównych elementów:
Wyparka:
Jest to podstawowa część systemu destylacji-krótkiego zasięgu, w którym materiał jest podgrzewany i wytwarza parę. W parownikach zazwyczaj stosuje się specjalne konstrukcje, aby zoptymalizować kontakt materiałów z powierzchniami grzewczymi i sprzyjać tworzeniu się pary.
01

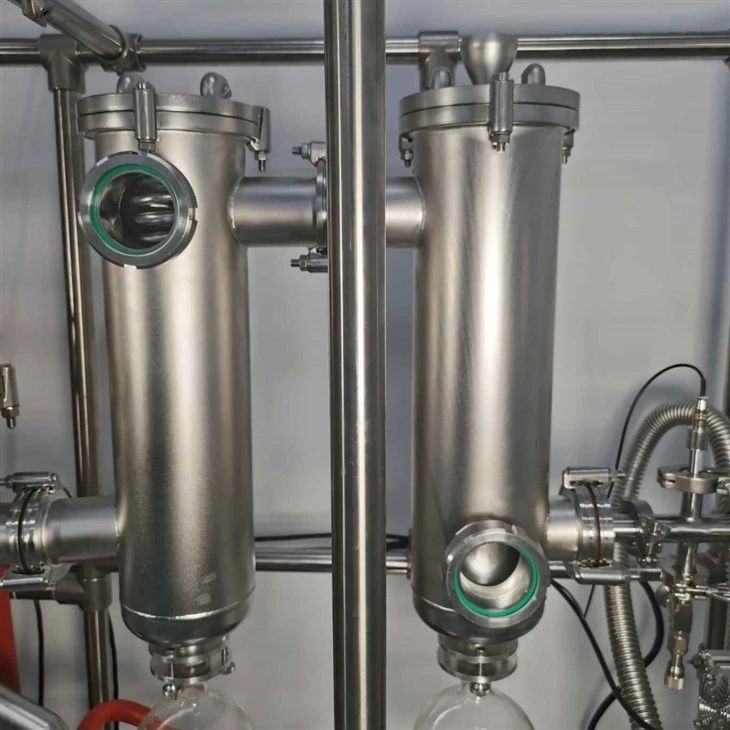

Skraplacz:
Para jest schładzana i skraplana w cieczy w skraplaczu. Skraplacz zwykle znajduje się nad lub obok parownika i jest chłodzony wodą chłodzącą lub innym czynnikiem chłodzącym.
02

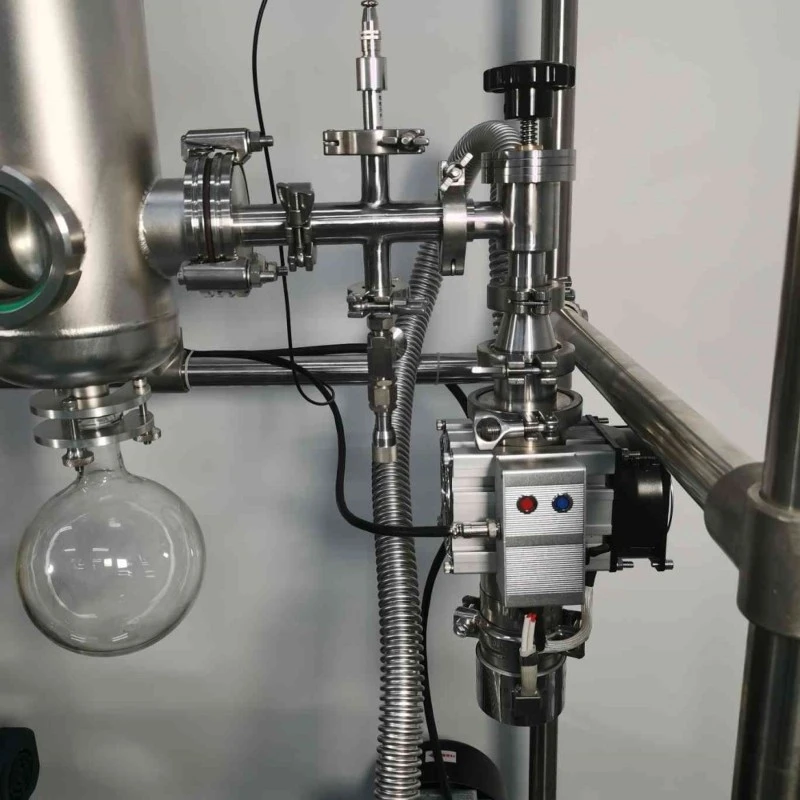

System próżniowy:
Aby zmniejszyć ciśnienie robocze, system destylacji-krótkiego zasięgu musi być wyposażony w system próżniowy. System próżniowy zmniejsza ciśnienie w parowniku przez zasysaną parę, obniżając w ten sposób temperaturę wrzenia materiału.
03
Wirniki:
W niektórych typach systemów destylacji-krótkiego zasięgu, takich jak fotostylatory krótkiego-ze złomu, rotor służy do tworzenia cienkiej warstwy materiału na powierzchni grzewczej w celu zwiększenia obszaru parowania i wydajności.
04

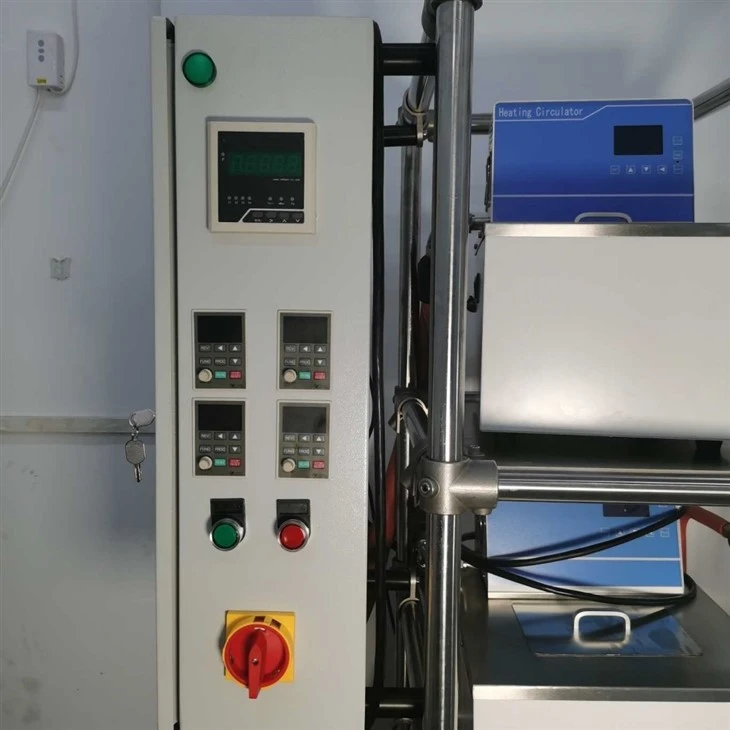

System sterowania:
System sterowania służy do monitorowania i regulacji różnych parametrów systemu, takich jak temperatura, ciśnienie, natężenie przepływu itp., aby zapewnić stabilną pracę systemu i jakość produktu.
05
Wiedza o produkcie
wukład destylacji krótkiej ścieżki, temperatura wrzenia odgrywa kluczową rolę w rozdzielaniu mieszaniny.
Woda (H2O):
Standardowa temperatura wrzenia wody wynosi 100 stopni Celsjusza (ciśnienie atmosferyczne wynosi 1 atmosfera), ale temperaturę wrzenia wody można obniżyć, zmniejszając ciśnienie w systemie destylacji-na krótkie odległości.
Na przykład podczas destylacji próżniowej wodę można odparować w niższej temperaturze poprzez zmniejszenie ciśnienia roboczego, realizując w ten sposób rozdzielenie rozpuszczalnika i substancji rozpuszczonej.
Alkohole:
Różne rodzaje alkoholi (związki-na bazie alkoholu) mają różne temperatury wrzenia. Na przykład temperatura wrzenia etanolu (alkoholu) wynosi 78 stopni Celsjusza, a temperatura wrzenia butanolu wynosi 117 stopni Celsjusza.
Alkohole są często stosowane jako rozpuszczalniki w-destylacji krótkościeżkowej, szczególnie w przemyśle farmaceutycznym i chemicznym.
Węglowodory:
Węglowodory o różnej długości łańcucha węglowego mają różną temperaturę wrzenia.
Na przykład temperatura wrzenia metanu (węglowodoru nasyconego o jednym- węglu) wynosi -161 stopni Celsjusza, a temperatura wrzenia n-butanu (węglowodoru nasyconego o czterech atomach węgla) wynosi 77 stopni Celsjusza.
Węglowodory są często wykorzystywane jako paliwa, rozpuszczalniki i surowce w-destylacji krótkościeżkowej.
Ketony:
Ketony to związki zawierające grupy funkcyjne karbonylowe (C=O). Temperatura wrzenia ketonów zależy od ich struktury molekularnej i wiązania.
Na przykład temperatura wrzenia acetonu (ketonu dimetylowego) wynosi 56 stopni Celsjusza, a heksanonu (heksanonu) 152 stopnie Celsjusza.
Ketony są powszechnie stosowane w syntezie organicznej i ekstrakcji rozpuszczalnikiem w ramach destylacji-krótkodrogowej.
Aplikacje
Przemysł farmaceutyczny: Oczyszczanie API, półproduktów, witamin, antybiotyków
Ekstrakty CBD i konopi: Produkcja-wysokiej czystości destylatów i izolatów CBD
Olejki eteryczne i przyprawy: De-woskowanie, odbarwianie, koncentracja związków aromatycznych
Drobne chemikalia: Separacja wysokowrzących-rozpuszczalników, polimerów i dodatków
Żywność i nutraceutyki: Oczyszczanie oleju rybnego DHA/EPA, stężenie naturalnego ekstraktu
|
|
|
Usługa dostosowywania
- Zapewniamy pełną personalizację w oparciu o właściwości materiału, wymagania wyjściowe i warunki pracy:
- Niestandardowy obszar odparowania i wydajność przetwarzania
- Opcje materiału ze szkła lub stali nierdzewnej
- Konfiguracja przeciwwybuchowa-dla materiałów niebezpiecznych
- Wielostopniowy-system destylacji do ciągłej produkcji
- Wsparcie projektowania procesów CAD i Aspen Plus
- Certyfikat UL CE ISO
Często zadawane pytania
P: Do jakich materiałów nadaje się system destylacji krótkościeżkowej?
Odp.: Idealnie nadaje się do materiałów wysoko-wrzących,-wrażliwych na ciepło, łatwo utleniających się i lepkich, takich jak olej CBD, olejki eteryczne, API, polimery i wysokowartościowe chemikalia.
P: Jaka jest różnica między destylacją krótką a destylacją molekularną?
Odp.: Destylacja krótką ścieżką to strukturalna forma destylacji molekularnej charakteryzująca się bardzo-krótką drogą parowania-kondensacji, wysoką próżnią i-niską temperaturą.
P: Czy system można dostosować do produkcji przemysłowej?
Odp.: Tak, zapewniamy modele laboratoryjne, pilotażowe i pełne modele przemysłowe z możliwością dostosowania wydajności, materiału i systemu sterowania.
P: Jakie posiadasz certyfikaty?
Odp.: Nasze systemy są zgodne z normami CE i ISO 9001 i dostępne są opcje przeciwwybuchowe.
