Maszyna kompresyjna pojedynczego uderzenia
(1) Liczba stacji: 5/7/9/12/19
(2) Pojemność produkcyjna: 9000/12600/16200/17000/40000 (PC/H)
*** CENUT CENTOWY Powyższy, zapytaj nas, abyśmy otrzymali
2. Dostosowywanie:
(1) Wsparcie projektowe
(2) Bezpośrednio dostarczaj starszemu pracowitom pośrednim badaniu badawczo -rozwojowym, skróć czas i koszty badań i rozwoju.
(3) Udostępnij z tobą zaawansowaną technologię oczyszczania
(4) Dostarcz wysokiej jakości odczynnik chemikaliów i analizy
(5) Chcemy pomóc w inżynierii chemicznej (Auto CAD, Aspen Plus itp.)
3. Zapewnienie:
(1) Zarejestrowane certyfikaty CE i ISO
(2) Znak towarowy: osiągnij chem (od 2008 r.)
(3) części zamienne w ramach 1- za darmo
Opis
Parametry techniczne
Maszyna kompresyjna pojedynczego uderzeniajest małą komputerową maszyną do nacisku na tabletkę małą elektryczną (lub ręczną). Nazwany na cześć pojedynczej matrycy, jest używany do przedstawiania surowców na tabletki. Tablety prasowane mają jednolitą grubość, wysoką połysk i nie wymagają polerowania. Ze względu na łatwe działanie, niewielki rozmiar i lekka waga, pojedyncze arkusza stemplowe stały się idealnym wyborem dla laboratoriów i produkcji małej partii. Przekształcenie energii lub transport gazu przez kompresję jest znana jako „Maszyna uniwersalna”. Odgrywa kluczową rolę w tradycyjnych dziedzinach przemysłowych, takich jak wydobycie, metalurgia, produkcja maszyn, inżynieria lądowa, petrochemikalia, a nawet przemysł obrony. Wraz z opracowywaniem technologii zakres aplikacji sprężarki wciąż się rozwija, a obecnie są one również stosowane w dziedzinie medycznej, tekstylnej, żywności, rolnictwa, transportu i innych dziedzinach, stopniowo rozwijając się w niezbędne i ważne mechaniczne części zamienne w tych dziedzinach.
Tabela specyfikacji
 |
 |
Zasada pracy sprężarki jest użycie tłoka i pręta łączącego do wypełnienia krążenia wewnątrz cylindra, ściskając powietrze u góry do setek razy większe niż ciśnienie na dole, osiągając w ten sposób kompresję gazu. Gaz wejściowy wchodzi do komory tłoka tłoka i jest sprężony do określonego ciśnienia przed wyjściem do komory wyjściowej. Jednocześnie zmiana ostrzy zmienia kierunek przepływu powietrza, osiągając kompresję gazu i wyjście. Aby lepiej wykorzystać tłok i pręt łączący wewnątrz cylindra, aby wypełnić cykl, sprzęt jest również wyposażony w gardło do rozszerzenia i skurczu wewnątrz cylindra, którego wielkość i ilość można regulować zgodnie z wymaganiami.
Rozwój
Koncepcja i test początkowy
W 1960 r. Francuski wynalazca B. Zimmern, znany również jako Sinman, zrewolucjonizował przemysł farmaceutyczny swoim innowacyjnym pomysłem na pojedynczą maszynę do stemplowania. Przełomowa koncepcja Zimmerna doprowadziła do opracowania tego, co jest obecnie znane jakoMaszyna kompresyjna pojedynczego uderzenia, za co uzyskał patent. Maszyna ta oznaczała znaczny postęp w technologii produkcji tabletów, oferując bardziej kompaktową, wydajną i wszechstronną alternatywę dla tradycyjnych metod tabletowania.
W 1962 r. Wyprodukowano pierwszy prototyp pojedynczej maszyny do stemplowania.
Uruchomienie rynku i szeroka aplikacja
Na początku lat siedemdziesiątych francuska firma samochodowa Peugeot zaczęła oficjalnie produkować pojedynczą maszynę do stemplowania i umieścić ją na rynku.
Pod koniec lat siedemdziesiątych Holandia, Wielka Brytania, Japonia oraz inne kraje również opracowały i produkowały chłodzenie, klimatyzację za pomocą pojedynczej maszyny do stemplowania, jej forma obejmuje otwarte i półklosowane dwa.
Postęp technologiczny i zastosowania wielokrotnie
Pod koniec lat 80. technologia została dalej promowana, a pojedyncza maszyna do wytłoczenia zaczęła być wykorzystywana w branży naftowej, chemicznej, wydobywczej i innych, które mogą ściskać różne gazy (w tym powietrze, łatwopalne i wybuchowe i toksyczne gazy).
Międzynarodowe producenci i status produkcji
Obecnie istnieje wiele krajów na świecie, które może tworzyć różne specyfikacje pojedynczej maszyny do wytłoczeń, w tym Wielka Brytania, Francja, Stany Zjednoczone, Japonia i Holandia.
Głównymi zagranicznymi producentami są: japońska firma Mitsui Seiki, Komatsu Manufacturing Company, Daikin Industrial Company, Mitsubishi Electric Company; W Stanach Zjednoczonych, Dreiser Rand Company, Grimeirschmidt Company itp.; Francja Peugeot i Clipbery; British APV Company itp.; Glasa w Holandii itp.
Struktura
Cechy strukturalne
Pojedyncza maszyna do tłoczenia składa się z cylindra i dwóch symetrycznych ułożonych płaskich kółek, która jest zainstalowana w obudowie. Jego cechy strukturalne nadają mu wyjątkową przewagę w niektórych zastosowaniach.
Procedury operacyjne i konserwacja
Korzystając z pojedynczej maszyny do stemplowania, musisz postępować zgodnie z określonymi procedurami operacyjnymi, w tym przygotowaniem przedoperacyjnego, uruchamiania sprężarki, zatrzymania sprężarki i rutynowej konserwacji.
Prawidłowe procedury operacyjne i codzienna konserwacja mogą zapewnić normalne działanie pojedynczej maszyny do tłoczenia i przedłużyć żywotność obsługi.

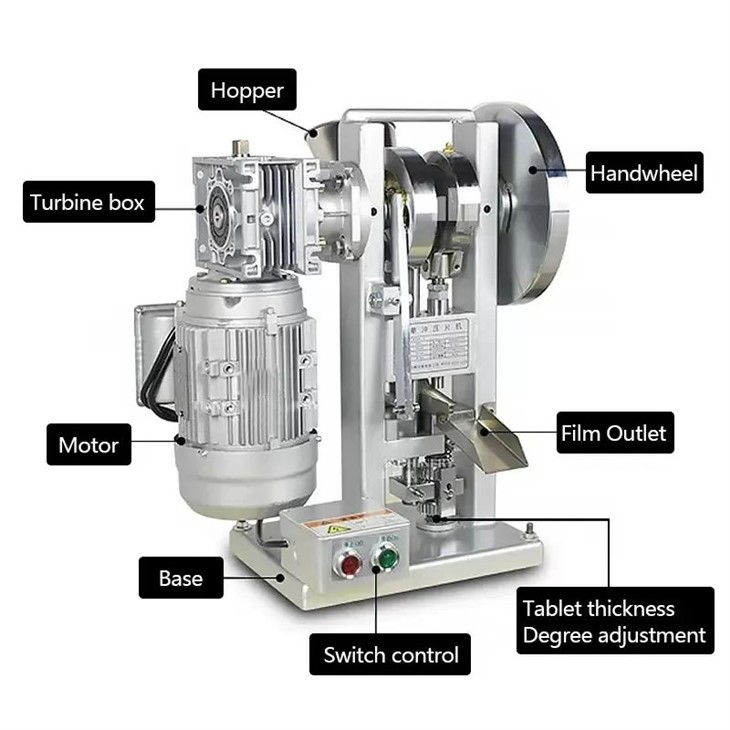

StrukturaMaszyna kompresyjna pojedynczego uderzeniajest jasne, a komponenty wykonują swoje obowiązki. Poniżej znajduje się rozkład jego konkretnej struktury:
- Dolna głowa:Jako jeden z głównych elementów sprzętu, zwykle nazywa się go głową prasową. Jest głównie odpowiedzialny za wytłaczanie i formowanie proszku, tak aby proszek w różne kształty tabletek. Główna struktura dolnej głowy obejmuje ramkę, tłok i matrycę.
- Górna głowa ciśnienia:Położona po jednej stronie dolnej głowy ciśnieniowej jest głównie odpowiedzialna za naciskanie proszku, tak że proszek powstał pod wytłaczaniem niższej głowy ciśnieniowej. Górne wgłębienie jest zwykle podłączone do wewnętrznej pętli kontroli temperatury za pomocą zamkniętej trasy przenoszenia ciepła.
- Pleśń:Zwykle złożony z górnych i dolnych dwóch części, jest kolejnym elementem rdzenia tabletu Pres. Górne i dolne formy są zaprojektowane i wytwarzane zgodnie z kształtem pigułki, a różne tabletki wymagają różnych form. Ważnym parametrem technicznym, którego forma musi zapewnić, jest wytrzymałość tabletu, to znaczy może zapewnić, że w określonych warunkach farmaceutycznych proszek może uzyskać odpowiednią ilość wytłaczania bez uszkodzenia.
- Ciało:jest strukturą całego sprzętu, aby spełnić dolną głowicę ciśnieniową, górną głowicę ciśnieniową i pleśń oraz inne komponenty współpracują ze sobą. Ciało jest zwykle wykonane ze stali stopowej o wysokiej wytrzymałości, aby zapewnić stabilność i trwałość całego sprzętu.
- Pojedyncza maszyna do tłoczenia ma parę bicia, która porusza się w górę i w dół, aby przedstawić cząstki farmaceutyczne w arkusze.
- W strukturze do przenoszenia siły i ruchu stosuje się mechanizm suwaka korby i mechanizm CAM. Wrzeciono korbowe obraca się raz, a tabletka kończy cykl roboczy napełniania, naciśnięcia i rysowania po kolei.
- Mechanizm suwaka korbowy kontroluje ruch w górę iw dół górnej matrycy i zapewnia główne ciśnienie przy naciskowaniu tabletu. Mechanizm CAM kontroluje ruch leja i dół, aby zakończyć ruch karmienia i rozładunku.
- Regulator ciśnienia:Podłącz górny uderzenie, wyreguluj pozycję górnego uderzenia w pierścieniu matrycy, im niższa położenie kropli, tym większe ciśnienie, tym trudniejsza i cieńsza jest powstała tabletka.
- Regulator wagi:Służy do regulacji położenia opadania dół, który w rzeczywistości ma dostosować ilość napełniania cząstek w otworze matrycy, a następnie dostosować ciężar elementu. Im niższa pozycja uwięka w pierścieniu matrycy, tym większa ilość napełniania cząstek i większa tablet.
- Regulator rozładowania:Służy do dostosowania wysokości wzniesienia uderzenia w dół, tak że jest dokładnie płaski z górną krawędzią pierścienia matrycy i wypychaj wyciskany tablet z otworu matrycy.
- Tablet naciśnij gramofon:jest głównymi częściami roboczymi tabletu Pres, przez górne i dolne elementy łożyska, wrzeciono, gramofon i inne główne komponenty. Główny wałek jest wspierany na łożysku, napędzany przez parę koła zębatego i podzielony w celu prowadzenia głównego wału i obracania gramofonu.
- Utwór prasowy:Cylindryczna krzywka i płaska krzywka złożona z górnej ścieżki i dolnej ścieżki, która jest trajektorią górnego i dolnego ruchu pręta uderzeniowego.
Zastosowania
ZastosowanieMaszyna kompresyjna pojedynczego uderzeniakoncentruje się głównie w produkcji badań laboratoryjnych lub niewielkiej produkcji partii różnych tabletek, tabletek cukrowych, tabletek wapnia, tabletek w kształcie itp. Poniżej znajduje się szczegółowe podsumowanie zastosowania tabletki z pojedynczym uderzeniem:
Przemysł farmaceutyczny
Single Punch Tablet Pres jest ważnym sprzętem w branży farmaceutycznej, który może przedstawić sproszkowane ziarniste surowce na tabletki, i jest szeroko stosowany w fabrykach farmaceutycznych, roślinach chemicznych, szpitalach, jednostkach badawczych naukowych i laboratoriach do produkcji prób i produkcji małych partii.
Tablety prasowane mają średnią grubość, wysoki połysk, brak potrzeby polerowania i spełniają wymagania przemysłu farmaceutycznego na naciskanie różnych chińskich i zachodnich środków farmaceutycznych.
Ponieważ maszyna jest wyposażona tylko w matrycę, głębokość napełniania materiału i grubość tabletu można dostosować, aby mogła dostosować się do naciśnięcia różnych wymagań przemysłu farmaceutycznego.
Instalacja i obsługa
Instalacja tabletu należy przeprowadzić zgodnie z instrukcjami, aby upewnić się, że kierunek obrotu silnika jest prawidłowy, a instalacja matrycy jest dokładna.
Podczas pracy, dostosowując głębokość wypełniania materiału i grubość arkusza, można dostosować wymagania prasowe różnych produktów.
Charakterystyka wydajności
Ta maszyna ma dobrą wydajność, silną zdolność adaptacyjną, łatwą w użyciu i łatwą konserwację.
Mały rozmiar, lekka waga, bez prądu nie można również obsługiwać ręcznie, wygodne i elastyczne.
Parametry techniczne tabletu Pres obejmują maksymalną grubość tabletu 6 mm, zdolność produkcyjną 6 0 00 sztuk /h, moc silnika 0,75 kW itp., Aby zapewnić wydajną produkcję.
Bezpieczeństwo i specyfikacje
Gdy w naciśnięciu tabletu znajdują się burr i kurz, maszyna ekranowa powinna być jednocześnie wyposażona w usuwanie pyłu w celu spełnienia specyfikacji GMP.
PESS tabletu jest instalowany na firmowym stole warsztatowym, aby zapewnić bezpieczne działanie.
.Maszyna kompresyjna pojedynczego uderzeniato kluczowy element sprzętu w branży farmaceutycznej, znany ze swojej wydajności i wszechstronności w produkcji tabletek. Maszyna ta została zaprojektowana do kompresji sproszkowanych lub ziarnistych materiałów w spójne tabletki o jednolitym rozmiarze, kształcie i masie. Dzięki kompaktowej konstrukcji i przyjaznej obsłudze obsługi, służy jako idealny wybór do niewielkiej produkcji, badań i rozwoju oraz faz testowania pilotażowego.
Komponentem podstawowym jest zespół kompresji, który obejmuje jeden zestaw uderzeń i matrycy. Punch schodzi do wnęki matrycy, ściskając materiał pod kontrolowaną siłą i zamieszkuje czas, aby utworzyć tabletki. Nałożoną siłę można dostosować do różnych preparatów i wymagań dotyczących twardości tabletu. Maszyna zwykle działa w sposób cykliczny, przy czym każdy cykl składa się z faz wypełniania, kompresji i wyrzucania.
Jedną z godnych uwagi funkcji maszyny jest jego regulacja. Użytkownicy mogą bez wysiłku zmieniać parametry, takie jak głębokość wypełnienia, ciśnienie w uderzeniu i czas mieszkać, aby dostosować proces tworzenia tabletu do określonych potrzeb. Ta zdolność adaptacyjna ma kluczowe znaczenie dla opracowania nowych formuł lub optymalizacji istniejących. Ponadto maszyna często jest wyposażona w wymienne zestawy poncz i matrycy, umożliwiając produkcję tabletów w różnych kształtach i rozmiarach.
Konserwacja i czyszczenie to proste zadania. Jego modułowa konstrukcja ułatwia łatwy dostęp do wszystkich krytycznych elementów, umożliwiając dokładne czyszczenie i smarowanie, aby zapewnić dalszą optymalną wydajność. Ponadto zastosowanie wysokiej jakości materiałów w swojej konstrukcji gwarantuje trwałość i odporność na zużycie, tym samym przedłużając żywotność maszyny.
